10KV高压电缆排管敷设有什么优缺点

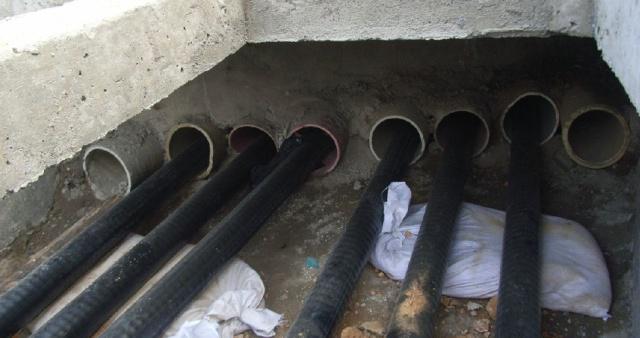

10KV高压电缆敷设方式除了直埋以外，排管敷设也是高压电缆敷设的一种方式。根据 DL/T 5221—2005《城市电力电缆线路设计技术规定》标准中的定义，排管敷设方式为按规划电缆根数开挖壕沟一次建成多空管道的地下构筑物。排管敷设一般适用于城市道路边人行道下、电力电缆与各种道路交叉处、广场区域及小区内电缆条数较多、敷设距离较长等地段。

10KV高压电缆排管敷设方式有哪些优点呢？首先受外力破坏影响少，能承受较大的荷载，该敷设方式具有施工工期短，开挖面积较小，占地较小等优点，而且一般采用阶段式混凝土包封或全线包封等措施降低地面不规则沉降给线路带来的影响，在一定程度上对10KV高压电缆有一定的保护性，同时按照规划电缆根数敷设空管，一次成型电缆施工简单。

10KV高压电力电缆排管敷设方式当然也有一定缺点：土建成本高，不能直接转弯，散热条件差。最重要的是后期无法扩容的余地，而排管敷设方式最大的问题在于电流的损失，由于高压线路一般采用单芯电缆，排管的选材一般选用非磁性管材，现有较常使用的管材有电力专用氯化聚氯乙烯(PVC-C)管或玻璃纤维缠绕夹砂管（RPM 管）等非磁性管材，这种管材可以有效的降低环流，节约成本，但该种管材最主要的制约在于其对电流的损失。

      一般玻璃纤维缠绕夹砂管（RPM 管）的载流量校正系数为0.5-0.7，而氯化聚氯乙烯 (PVC-C) 管的载流量校正系数仅为0.3-0.5，由于两种管材散热性差，在地底受当地地温及电缆工作温度影响，电流损失较大。

     虽然现阶段，由于投资及占地等问题的制约，排管敷设方式成为城市核心区高压电力电缆入地的首选措施，但从长远考虑，受限于一次成型无法扩容及电流损失过大，不建议使用排管敷设方式敷设高压电力电缆。

      电力电缆排管一般用于地下管网密集的城市道路或挖掘困难的道路通道；城镇人行道开挖不便且电缆分期敷设地段；规划或新建道路地段；易受外力破坏区域；电缆与公路、铁路等交叉处；城市道路狭窄且交通繁忙的地段。
